1、安裝底板
安裝底板按照安裝位確定(劃線標記),底板兩邊等距,底板與 安裝梁要十字垂直,墊板頂面要緊貼工字梁,安裝壓板完與工字梁 結合,安裝墊板墊平后采用 M16*70 高強度螺栓緊固,其他固定安裝 方式達到同等標準.

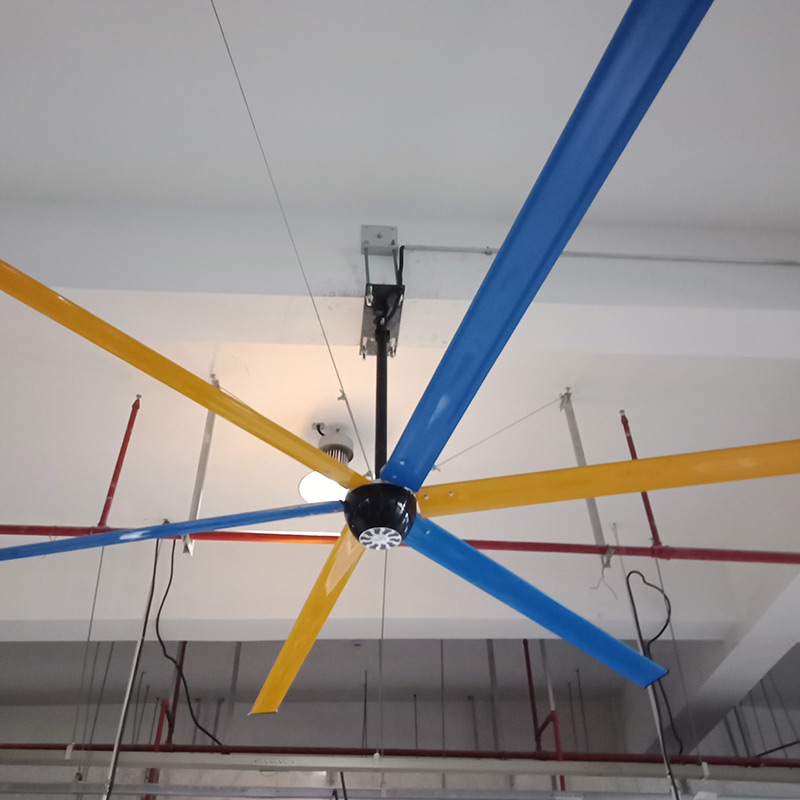

2、安裝主機
風扇主機自重較大,安裝時應別注意.用水平尺測量延長桿安裝垂直為90度,房梁本身有斜坡時可通過底板及機架吊耳的半月形 螺栓孔調整其垂直度.安裝時主機上平面、下平面要水平,確保風扇 主體自然下垂,使用水平儀進行測量, 后將所有緊固件(4 套 M16 ×140 高強度螺栓組)擰緊, M16×70 高強度螺栓,壓板,墊板,底板,工字鋼房梁 此處墊板需頂緊工字鋼,厚薄不適中時需增 加其他輔助墊板,保證各部分零件緊貼壓緊. 此處壓板折彎處需頂緊墊板,避免松動.
3、安裝安全繩
六毫米鋼絲繩繞過廠房大梁,將風扇主機與大梁連接,用鋼絲繩卡鎖緊,加強安防護.
4、安裝鋼絲拉索
確定四根鋼絲拉鎖四周的固定位置,移動升高設備打孔定位,開始固定鋼絲繩,緊固鋼絲時注意四根 延長桿 M16 × 140 高強度螺栓 強度螺栓 主機安鋼絲 繩,將主機與 房梁直接相連 鋼絲要長度適中、等距、對稱,受力均勻,通過緊固四根鋼絲繩調節 風扇的輪轂處于水平位置.正確使用水平測量?jī)x,選定多個位置測量 以確保風扇主體水平角度小于 0.2 度.鋼絲繩卡、花蘭絲緊固后要打 螺紋緊固膠(樂泰-243),以免鋼絲繩受力后產生松動現象.主機連接、裝電纜、電纜線表面不要?jiǎng)潅?剝線時不要剪斷銅絲,先接接地線黑色細線,其顏色對接好,然后用緣膠帶纏牢,保證產品安運行. 然后將電纜線穿出機架,視現場情況布線即可.
5、安裝扇葉
采用 M10×60 高強度鉸制孔螺栓固定扇葉,對角安裝扇葉,確保受力均勻.扇葉表面不要?jiǎng)潅?保證緊固 果.扇葉安裝完成后,將扇葉內部貫穿的鋼絲繩兩分別由下往上 穿過與其對應的活節螺栓孔,將兩個繩頭在葉柄上部合并,采用相應 鋼絲繩卡鎖緊固定, 后用鋼絲繩剪將多余部分鋼絲繩剪斷即可.安 4 根Φ 6 鋼絲繩拉鎖 8 件鋼絲繩卡鎖緊鋼絲繩 4 件花蘭絲鎖扣 4 件吊環螺栓固定于主機 裝 logo 時,將 LOGO 帽扣于輪轂底部,后采用 M5×16 的螺栓緊固,涂抹螺紋膠即可.
6、安裝扇葉安環
兩個連接板對接時需保證字孔在下,圓孔在上,采用 M8×70 的高強度螺栓按順序安裝,后成圓環狀,將所有葉片相互連接,后涂抹螺紋緊固膠,確保風扇運行的可靠性.
二、工業風扇的基本理念
1、螺旋槳扇葉,只需在空氣中緩慢旋轉就形成了連綿不絕、悄無聲息的微風流動.獨特高效的機翼型葉片緩慢旋轉就產生的大量氣流向下推動,從而構筑成一種近乎完美的螺旋槳的排氣.2、工業大風扇"產生的風速約為 2-3 米/秒,完全是根據氣流掠過人體皮膚產生涼爽感覺的風量計算出來的,太強的氣流會讓人身心感到燥熱,有一種被風直吹的感覺,過高的風速也會使人頭暈,只有通過體表的揮發和微風速度的有機結合,才能美化人體的涼爽感覺.
3、防腐、防爆型軸流風機采用防腐材料及防爆措施,并匹配防爆電機,可用于易爆、易揮發、具有腐蝕性氣體的場所作一般用途的通風換氣設備.
4、要求軸流風機輸送的氣體應無顯著灰塵,無粘性和纖維物質;電動機直連型溫度不超過40℃,皮帶傳動型溫度不超過60℃.
5、工業大風扇主要由葉輪、機殼、電動機等零部件組成,支架采用型鋼與機殼風筒連接.其中防腐型軸流風機葉輪、機殼均為玻璃鋼制成,其它型式軸流風機一般采用鋼板制成.
以上就是本篇“工業風扇一般是如何安裝的,工業風扇的基本理念是什么?”的全部?jī)?nèi)容，希望可以幫到大家。
